衝壓件加工廠說一下單工序模的裝配

作者：五金衝壓編輯來源：本站原創發布時間：2020-10-13T08:12:33 瀏覽量：

單工序衝裁模分無導向裝置的衝裁模和有導向裝置的衝裁模兩種類型；

對於無導向裝置的衝裁模，衝壓件加工廠在裝配時，可以按圖樣要求將上、下模分別進行裝配，其凸、凹模間隙是在衝裁模被安裝在壓力機上時進行調整的，

但在裝配前一定要將凸模插入凹模，檢查間隙是否合適且周邊均勻；衝壓件加工廠中單工序衝裁模一般以凹模作為基準，然後再以基準件配裝上模並調好間隙值；

而對於有導向裝置的衝裁模，裝配時首先要選擇基準件、在以電火花線切割作為凹模型孔加工手段的前提下，有導向裝置單工序衝裁模的裝配步驟如下；

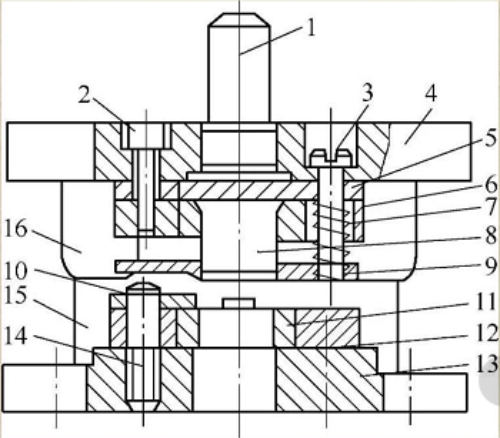

1—模柄 2—內六角圓柱頭螺釘 3—卸料螺釘 4—上模板 5—墊板 6—凸模固定板 7—彈簧 8—凸模 9—卸料板 10—定位板 11—凹模 12—凹模套 13—下模座 14—螺釘 15—導柱 16—導套
