衝壓件加工中使用的多工位級進模的排樣設計

作者：五金衝壓編輯來源：本站原創發布時間：2020-02-24T08:25:52 瀏覽量：

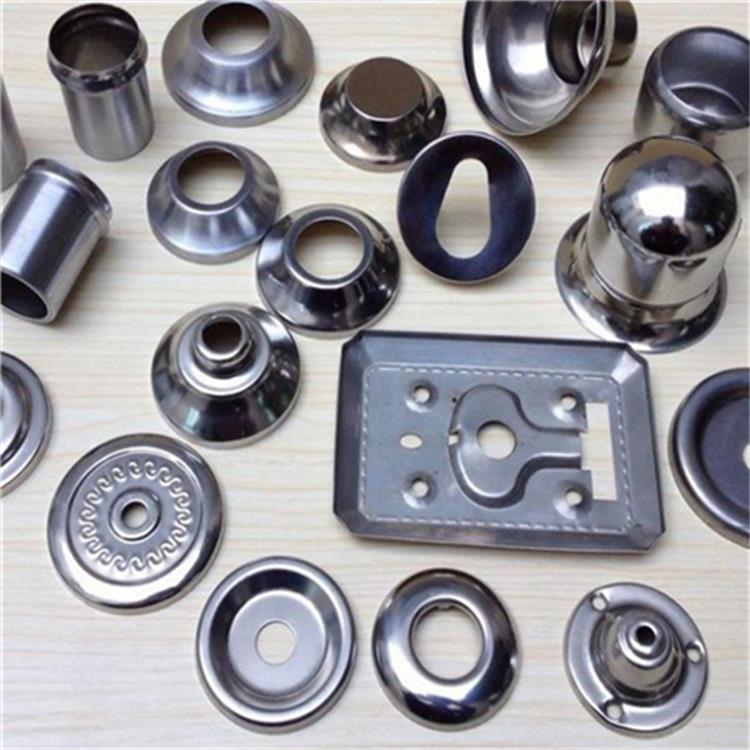

衝壓件加工廠，加工五金衝壓件，機械配件衝壓件，今天簡單說一下衝壓件加工中用的多工位級進模排樣設計對於模具設計的影響；

一、排樣設計是多工位級進模設計的關鍵之一。排樣圖的優化與否，不僅關係到材料的利用率、工件的精度、模具製造的難易程度和使用壽命等，而且關係到模具各工位的協調與穩定。
排樣設計是在五金衝壓件衝壓工藝分析的基礎上進行的。確定排樣圖時，首先要根據衝壓件圖紙計算出展開尺寸，然後進行各種方式的排樣。在確定排樣方式時，還必須對工件的衝壓方向、變形次數、變形工藝類型、相應的變形程度及模具結構的可能性、模具加工工藝性、企業實際加工能力等進行綜合分析判斷。同時全麵考慮工件精度和能否順利進行級進衝壓生產後，從幾種排樣方式中選擇一種最佳方案。完整的排樣圖應給出工位的布置、載體結構形式和相關尺寸等。

二、當帶料排樣圖設計完成後，五金衝壓件模具的工位數及各工位的內容；被衝製工件各工序的安排及先後順序，工件的排列方式；五金衝壓件模具的送料步距、條料的寬度和材料的利用率；導料方式、彈頂器的設置和導正銷的安排；五金衝壓件模具的基本結構等就基本確定。所以排樣設計是多工位級進模設計的重要內容，是模具結構設計的依據之一，是決定多工位級進模設計優劣的主要因素之一。
